刮板输送机减速器试验台
一、参考标准：
MT/T 1097-2008《煤矿机电设备检修技术规范》
MT/T 101-2000 《刮板输送机用减速器试验规范》出厂试验
二、设备功能：
1 、测试参数：转速、扭矩、功率、温度、振动、噪声
2 、参数显示方式：计算机屏幕显示
3、 数字设定扭矩值，数字PID自动控制
4、 自动控制方式： 恒扭矩
5、 动态曲线显示
三、试验方法、操作步骤
如减速器满载试验400kWkw/1500rpm，其对应扭矩=400/1500*9549=2550Nm
1、 25%工况：通过计算机设定扭矩值=2000*25%=637Nm，
2、 50%工况：通过计算机设定扭矩值=2550*50%=1275Nm,
3、 75%工况：通过计算机设定扭矩值=2000*75%=1912Nm,
4、 100%工况：通过计算机设定扭矩值=2550*100%=2550Nm
四、设备配置：
|
序 号 |
名称 |
参数 |
数量 |
|
1 |
驱动变频柜 |
560KW
380V |
1个 |
|
2 |
加载变频柜 |
560KW
380V |
1个 |
|
3 |
驱动电机 |
额定功率560KW
额定转速1490r/min |
1台 |
|
4 |
负载电机 |
额定功率560KW
额定转速1490r/min |
1台 |
|
5 |
强电电缆线 |
电机至变频柜 |
15米 |
|
6 |
计算机数据采集
实时控制系统 |
屏幕显示参数：转速、扭矩，功率 4路 4-20ma 振动噪声测量通道 3路pt 100温度测量通道
2路频率测量通道
研详工业计算机,
23寸液晶显示器,
激光打印机,
琴台式操作台
系统软件,
通讯控制�？�,
数据采集�？�， |
1套 |
|
7 |
转速扭矩信号线 |
|
15米 |
|
8 |
转速扭矩传感器 |
量程5000Nm |
2个 |
|
9 |
温度传感器 |
|
2个 |
|
10 |
振动传感器 |
|
2个 |
|
11 |
噪声传感器 |
|
2个 |

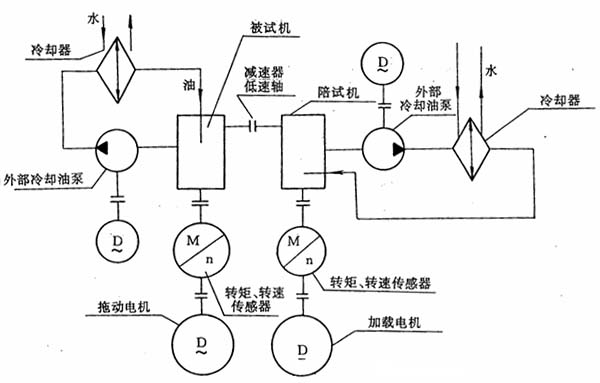

五、工作原理图：
