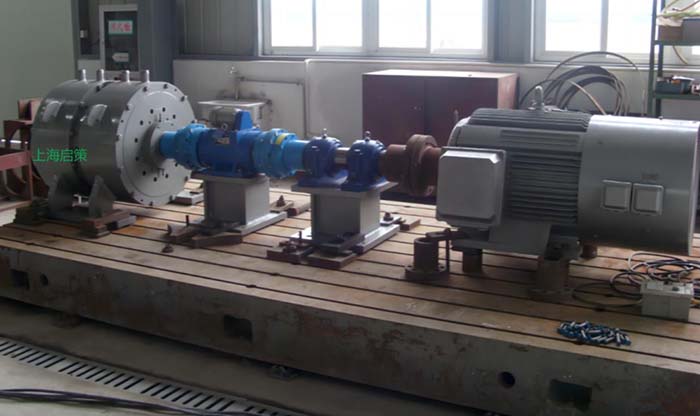

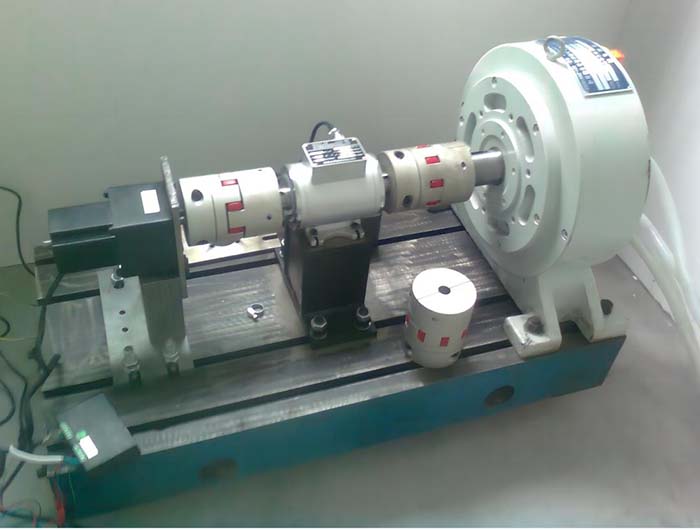

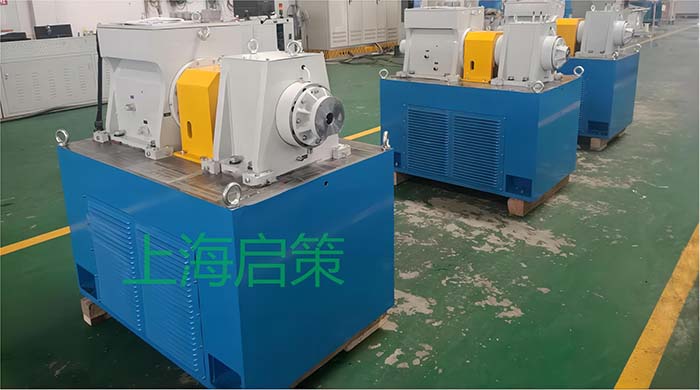

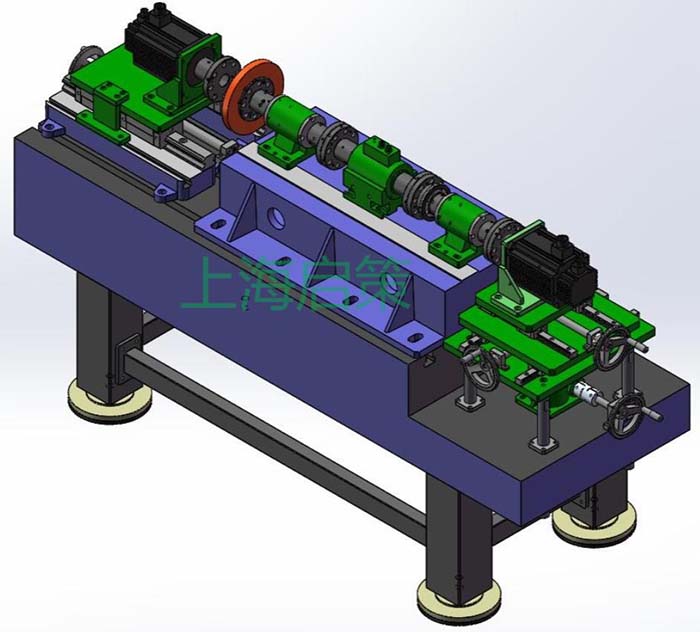

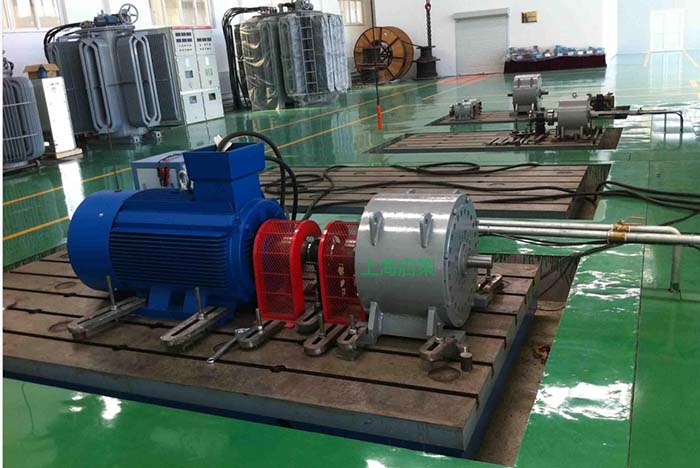

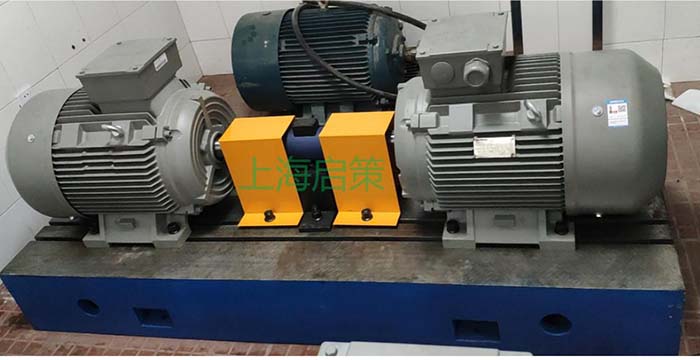

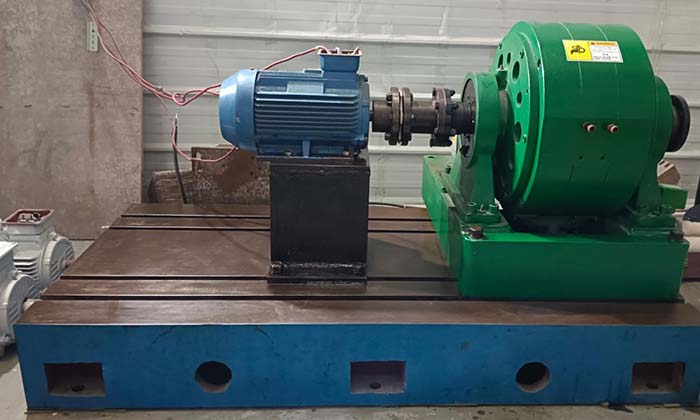

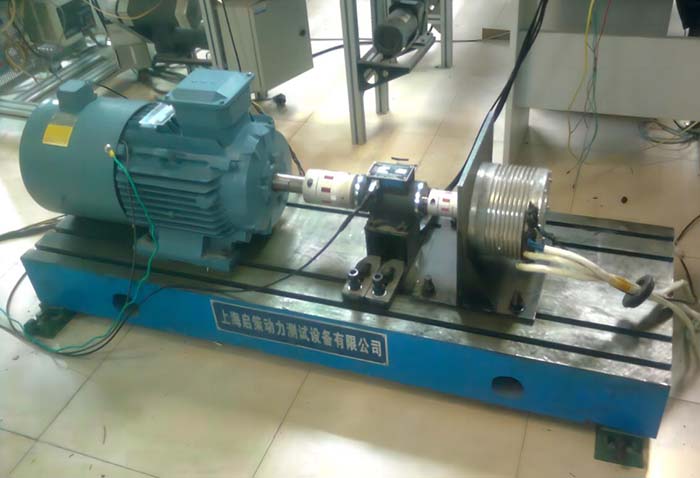

電機測試臺用于測量顯示電機的電壓、電流、輸入功率，輸出扭矩、轉速、輸出功率，效率，溫度、振動、噪聲等�？梢赃M(jìn)行型式試驗、出廠試驗、性能試驗，用于評介電機的綜合性能，為電機的研發、生產、修理等提供準確的依據。廣泛應用于新能源汽車、船舶、煤礦、高校教學等領域。
測量功率范圍：1KW-3000KW，
測量轉速范圍：0-25000r/min，
電機類型：三相異步電機、永磁同步電機、大功率直流電機等，
設備組成：

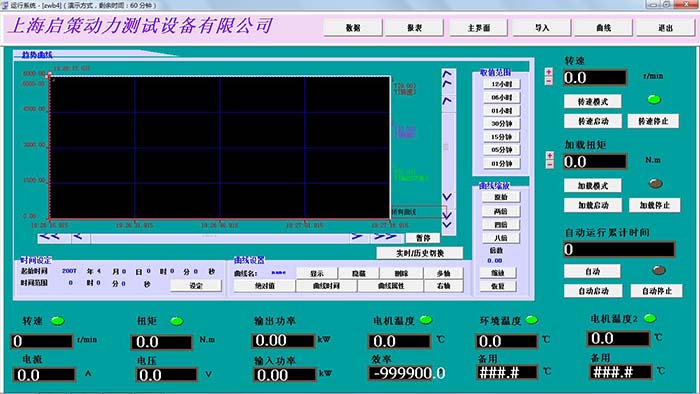

轉速扭矩傳感器（或轉速傳感器、負荷傳感器）、電流傳感器、電壓傳感器、溫度傳感器、振動噪聲傳感器、可控模擬負載器（電力測功機、電渦流模擬負載、水渦流模擬負載等），鑄鐵安裝平臺、工裝夾具、聯軸器、電控柜、計算機數據采集實時控制系統、智能電參數測量?jī)x（或功率分析儀）、電機測試軟件、MAP效率云圖。
電機測試臺常規試驗項目如下：
1、空載試驗
2、加載試驗
3、溫升試驗
4、效率試驗
電機測試臺試驗項目可選項如下：
1、堵轉試驗
2、超速試驗
3、反電勢試驗
4、直流電阻測量
5、絕緣電阻測量
6、工頻耐壓試驗
7、匝間耐壓試驗
特別說明：
我公司專業生產功率1000W以上、項目預算50000元以上的電機測試臺。用戶咨詢時，需要提供電機額定轉速、最高轉速、額定功率、峰值功率，以及簡單技術要求。咨詢熱線18001736833，微信號18001736833

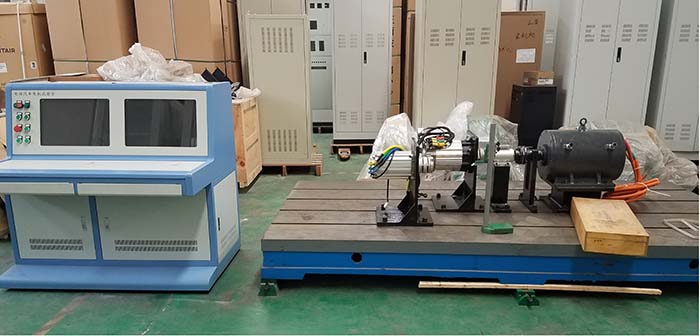

315kW電機試驗臺技術文件（供參考）
一 、設備配置
|
序號 |
名稱 |
數量 |
參數 |
|
1 |
直流電阻測量儀、
絕緣電阻測量儀、
耐壓試驗儀 |
1套 |
檢測數據以通訊的方式上傳至計算機。 |
|
2 |
計算機測試控制臺 |
1臺 |
數據自動記錄保存
測試參數:轉速扭矩功率，溫度電流電壓 |
|
3 |
振動傳感器 |
2個 |
|
|
4 |
ACW315T電渦流模擬負載器 |
1臺 |
額定功率：315千瓦
額定扭矩：2000Nm
轉速在1500r/min時，最大可以加載315千瓦。轉速在1000r/min時，最大可以加載207千瓦。
轉速在750r/min時，最大可以加載157千瓦。
低速時加載性能優秀，轉速在200-1500r/min時，均可以最大加載2000Nm。
最高轉速3000r/min |
|
kW5 |
鑄鐵平臺 |
1塊 |
長3米，寬1.5米，厚度0.2米

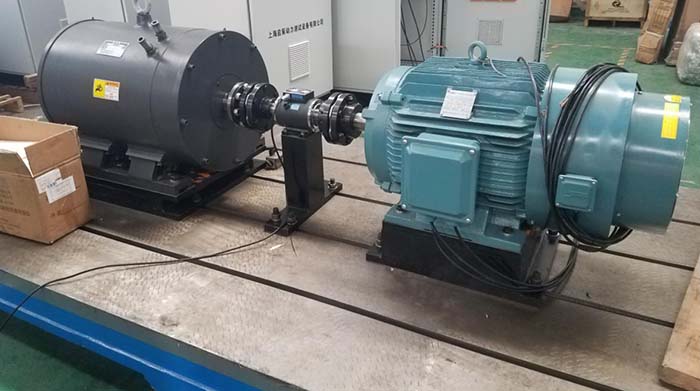

被測電機--扭矩傳感器--模擬負載器 |
|
6 |
電流互感器 |
1個 |
|
|
7 |
電壓互感器 |
1個 |
|
|
8 |
溫度傳感器 |
2個 |
|
|
9 |
噪聲傳感器 |
1個 |
|
|
10 |
三相油浸式感應調壓器 |
1臺 |
|
|
11 |
強電控制柜 |
1臺 |
|
|
12 |
強電電纜1 |
5米 |
強電控制柜至三相調壓器 |
|
13 |
強電電纜2 |
15米 |
三相調壓器至被測電機 |
|
14 |
包裝運輸 |
|
|
|
15 |
現場調試 |
|
|
二、參考標準：
MT/T 767-1998 礦用隔爆型直流電動機，
MT/T 492-1995 煤礦用隔爆型三相異步電動機。
GB/T 1032-2005 《三相異步電動機試驗方法》
GB/T 22669-2008 《三相永磁同步電動機試驗方法》
三、試驗項目：
|
序號 |
試驗項目 |
試 驗 描 述 |
|
1 |
直流電阻測量 |
使用直流電阻測試儀完成測試，檢測數據以通訊的方式上傳至計算機，實現數據采集、保存、打印。 |
|
2 |
絕緣、耐壓試驗 |
使用絕緣耐壓綜合測試儀完成測試，檢測數據以通訊的方式上傳至計算機，實現數據采集、保存、打印。 |
|
3 |
空載試驗 |
電機在頻率50Hz及對應電壓下運行，測取空載電流、空載電壓、空載輸入功率及轉速。 |
|
4 |
堵轉試驗 |
堵住電機轉子，使之不能運轉，施加可以使電機產生接近50Hz額定電流值的電壓，測取堵轉時的電壓、電流和輸入功率。 |
|
5 |
超速試驗 |
采用電控柜驅動被試電機達到要求的轉速，通過改變不同的頻率，測試被試電機不同轉速下的振動。 |
|
6 |
振動測量 |
在電機超速運行時，測量電機軸承部位三個方向（一般電機均有兩個軸承）的振動速度有效值。 |
|
7 |
加載試驗 |
給被測電機施加一個可控負載 |
四、試驗方法：
（1）輕載跑合試驗：以截割電機額定功率地25%運轉25分鐘，觀察運轉情況、密封處的滲漏情況、設備溫升。
（2）溫升試驗：連續加載，50%截割電機額定功率運轉60分鐘，75%截割電機額定功率運轉60分鐘，100%截割電機額定功率運轉30分鐘，測試記錄轉速、扭矩、功率、溫度 。
五、主要測量參數名稱、精度
|
序號號 |
名 稱 |
單 位 |
量程范圍 |
精度（%F.S）
±F.S% |
備注 |
|
01 |
轉速 |
r/min |
0~3000 |
±0.1 |
|
|
02 |
扭矩 |
N.m |
0-2000 |
±0.2 |
|
|
03 |
功率 |
|
|
|
計算值 |
|
04 |
電壓 |
V |
0-500 |
±0.5 |
|
|
05 |
電流 |
A |
0-600 |
±0.5 |
|

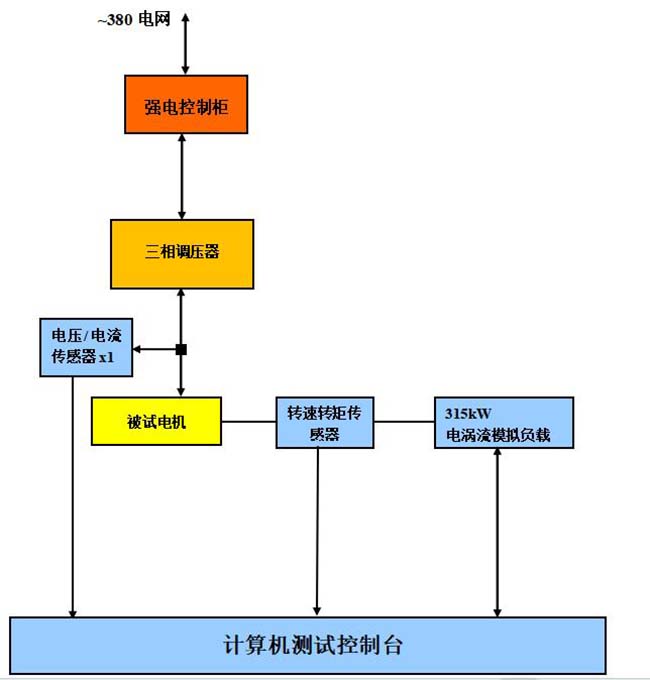

六、電機測試臺系統圖

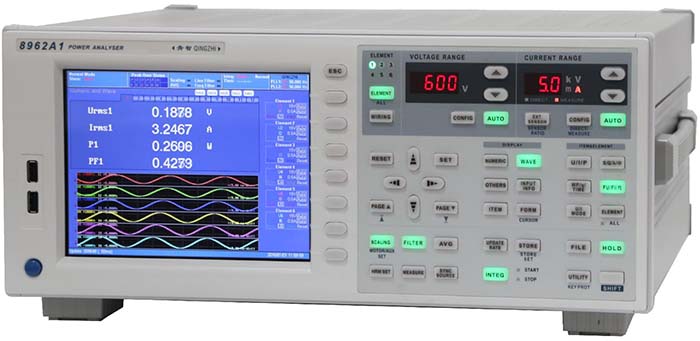

功率分析儀
產品特點：
Ø 1-6通道自由選配，可擴展電機專用接口，多模式，多量程選擇，靈活自由。
Ø 精度 ±（讀數0.1% + 量程0.05%）；
Ø 應用FPGA+ARM 處理器，16位AD芯片6通道電壓、電流同時采樣；
Ø 帶寬300kHz、DC。采樣速率200k/s，數據更新周期自由可調（50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s），最快可到10ms；
Ø 電壓（1000VAC/1500VDC）電流（50A）各8個檔位切換，測試功率范圍更寬；
Ø 1-500次諧波測試，支持基波范圍10Hz-10kHz；并可增加間諧波測試功能；
Ø 多模濾波。線路濾波支持1KHz、500-100kHz截止可調；頻率濾波支持1KHz、10Hz-50kHz截止可調；
Ø 支持外部傳感器接入，自由擴大電壓、電流的測試范圍；
Ø 8英寸彩色觸摸屏，操作更便捷。
Ø 通訊接口豐富，標配USB、RS485、RS232、以太網口。
規格指標：
|
輸入類型 |
電壓
浮置輸入、電阻分壓方式
電流
浮置輸入、分流器方式 |
|
測量量程 |
電壓（1000VAC/1500VDC）
峰值因數CF3時：15V、30V、60V、100V、150V、300V、600V、1000V
峰值因數CF6時：7.5V、15V、30V、50V、75V、150V、300V、500V
電流
峰值因數CF3時：200mA、500mA、1A、2A、5A、10A、20A、50A
峰值因數CF6時：100mA、200mA、500mA、1A、2A、5A、10A、20A |
|
輸入阻抗 |
電壓
輸入電阻：1MΩ
電流
輸入電阻：4mΩ（40A），100mΩ（5A） |
|
線路濾波器 |
硬件濾波、數字濾波自動切換。截止頻率500-100kHz可調。 |
|
頻率濾波器 |
硬件濾波、數字濾波自動切換。截止頻率10-50kHz可調。 |
|
AD轉換器 |
采樣周期約為5uS （速率200k/S）
精度：16位
電壓電流同時轉換 |
|
校零方式 |
每次換量程時或每次改變測量模式時校準零點。 |
|
量程切換 |
可以按輸入單元設置量程
可以所有單元統一設置量程 |
|
顯示器 |
8英寸彩色液晶顯示器 |
|
全屏像素 |
800*600點（H*V） |
|
顯示更新周期 |
約每秒3次 |
|
自動量程功能 |
具備自動量程功能 |
|
可測試項目 |
電壓：
Urms：真有效值 Umn： 校準到有效值的整流平均值
Udc： 簡單平均值 Urmn：整流平均值
Uac： 交流成分
電流：
Irms：真有效值 Imn： 校準到有效值的整流平均值
Idc： 簡單平均值 Irmn：整流平均值
Iac： 交流成分
有功功率、視在功率、無功功率、功率因數、相位差、頻率、U+pk、U-pk、I+pk、I-pk、P+pk、P-pk、峰值因數、WP、WP+、WP-、q、q+、q- …… |
|
抗干擾性 |
抗干擾環境的影響：
測量輸入：量程的±20%以內 |
|
工作電源 |
AC 85V~265V 50/60Hz |
|
