YP系列(压力式)水力测功机, 国外在60、70年代已广泛使用。我们在85年通过许可证贸易, 引进了西德策尔纳(zollner)公司技术, 开发生产该型号的先进测功机。我们通过消化、吸收国外技术，进行全新优化设计、生产，可提供全系列产品。
YP系列水力测功机共有12个规格，均采用电动排水蝶阀控制。即通过改变蝶阀的开度来改变吸收功率的大小。制动功率范围从20KW到5900KW，品种齐全，国内外用户根据自己发动机功率范围选择合适的机型选购。
水力测功机与PID测量控制仪配套使用 显示转矩、转速、功率值，手动/自动调节负载大小�？刂品绞剑汉阄恢每刂�，恒转速控制，恒扭矩控制�？梢匝∨渎菪疤匦钥刂品绞剑üβ适亲僦档�3次方关系）。
该产品主要用来检测各种柴油机、汽油机、电动机等动力机的有效功率。是动力机特性试验、传动机械的效率试验中不可缺少的测试设备。
该产品基本型为单方向测试，用户如需同时双向试验订货时请提出要求后，我公司给予专门定制。
1、主要特点
◆体积小，安装容易；
◆结构简单，操作维护方便；
◆制动力矩大；
◆测量精度高；
◆工作稳定可靠；
◆磁电式测速传感器实现高精度瞬时转速测量；
◆电控蝶阀快速负载控制；
1、响应速度快，适于动态试验。
2、测量性能指标
| 项 目 |
传感器类型 |
测量范围 |
准确度 |
备注 |
|
转速 |
ZSB磁电式测速传感器 |
300-7500r/min |
±1r/min |
大于7500r/min
时,对测速轮及控制元件另行外理. |
|
扭 矩 |
应变式拉压力传感器 |
与测功机量程匹配 |
±0.2%F.S |
|
|
水阀位置 |
精密电位器
(DPF,YZ60水门执行器) |
0-100% |
0.2%F.S |
|
|
油门位置 |
精密电位器
(YZ60,YZ60A油门执行器) |
0-100% |
0.2%F.S |
|

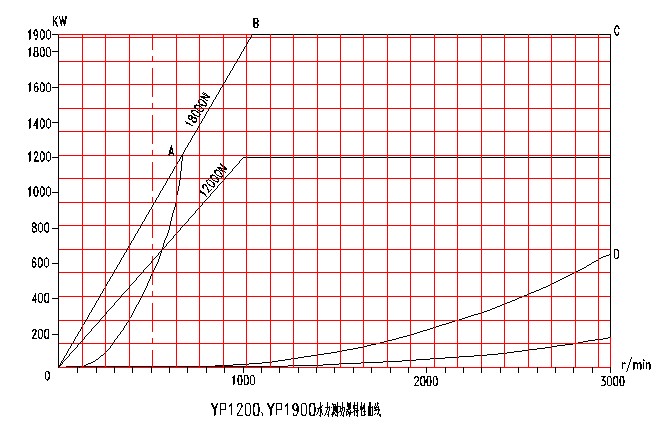

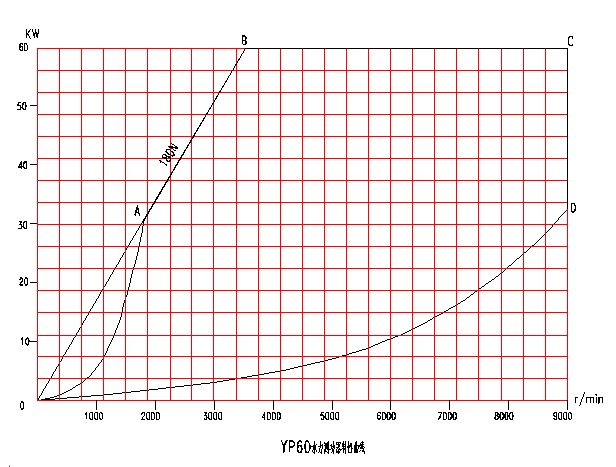

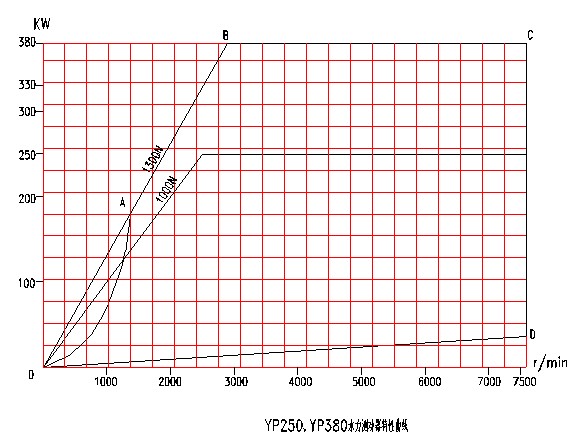

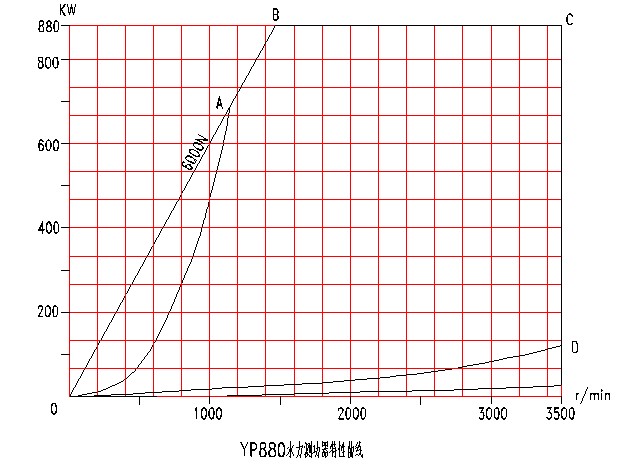

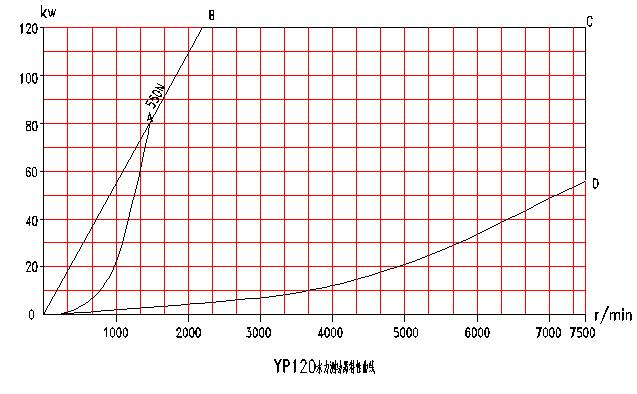

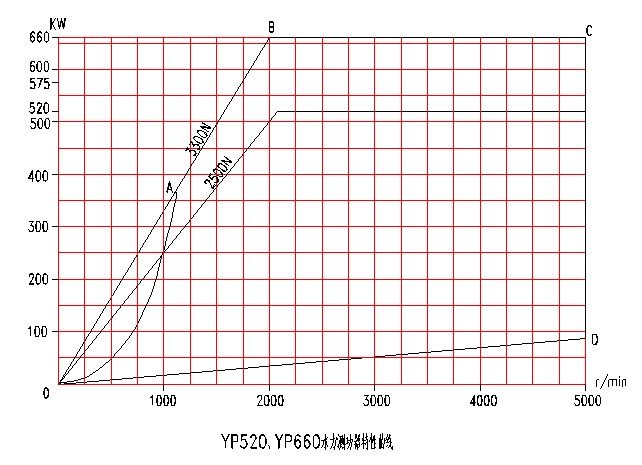

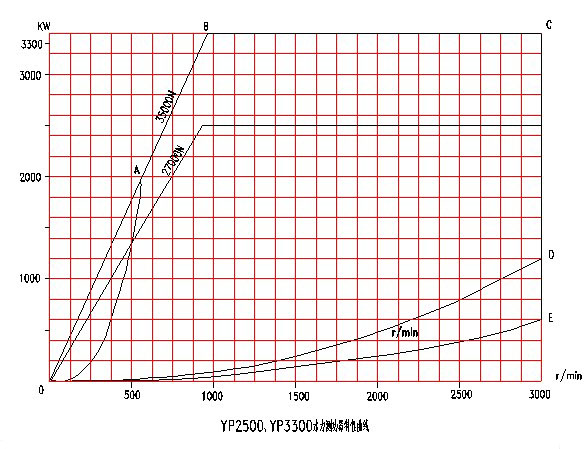

3、特性曲线：
4、技术参数：
|
水力测功机型号 |
YP60 |
YP120 |
YP250 |
YP380 |
YP520 |
YP660 |
YP880 |
YP1200 |
YP1900 |
YP2500 |
YP3300 |
|
最大吸收公率（KW） |
60 |
120 |
250 |
380 |
520 |
660 |
880 |
1200 |
1900 |
2500 |
3300 |
|
扭矩测量精度（F.S） |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
|
测速精度(F.S) |
±0.5‰ |
±0.5‰ |
±0.5‰ |
±0.5‰ |
±0.5‰ |
±0.5‰ |
±0.5‰ |
±0.5‰ |
±0.5‰ |
±0.5‰ |
±0.5‰ |
|
主轴旋转方向 |
单向 |
单向 |
单向 |
单向 |
单向 |
单向 |
单向 |
单向 |
单向 |
单向 |
单向 |
|
制动力测定范围(N) |
0~180 |
0~550 |
0~1000 |
0~1300 |
0~2500 |
0~3300 |
0~6000 |
0~12000 |
0~18000 |
0~27000 |
0~35000 |
|
最大制动力矩(N.m) |
172 |
525 |
980 |
1240 |
2450 |
3150 |
5700 |
11760 |
17200 |
26460 |
33400 |
|
最大耗水量(Kg/h) |
1200 |
2400 |
5000 |
8000 |
10400 |
13900 |
18500 |
24000 |
36300 |
50000 |
66000 |
|
排水最高温度(℃) |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
|
主轴总长度 |
448 |
510 |
500 |
500 |
600 |
600 |
802 |
1296 |
1296 |
1440 |
1440 |
|
主轴圆锥部分长及锥度 |
63,1:30 |
70,1:30 |
70,1:30 |
70,1:30 |
70,1:30 |
80,1:30 |
100,1:30 |
192,1:30 |
192,1:30 |
170,1:30 |
170,1:30 |
|
主轴中心至底座下底面高 |
255 |
300 |
300 |
300 |
350 |
350 |
650 |
760 |
760 |
840 |
840 |
|
测功机外型尺寸(长×宽×高) |
450×400×370 |
655×530×430 |
640×536×460 |
640×536×460 |
760×620×543 |
760×620×543 |
1078×845×905 |
1598×.51310×1135 |
1598×.51310×1135 |
1452×1558×1310 |
145×21558×1330 |
|
底座外型尺寸(长×宽×高) |
640×400×90 |
640×394×110 |
640×400×100 |
640×400×100 |
760×490×120 |
760×490×120 |
1060×820×310 |
1476×1200×260 |
1476×1200×260 |
1256×1559×260 |
1256×1559×260 |
|
地脚螺孔位置 |
590×340 |
600×335 |
580×330 |
580×330 |
700×420 |
700×420 |
990×650 |
1350×1074 |
1350×1074 |
1421×1116 |
1420×1116
(×690) |
|
测功机净重(Kg) |
170 |
180 |
200 |
200 |
410 |
435 |
950 |
2800 |
2900 |
3200 |
3300 |
|
主轴最高转速(r/min) |
9000 |
7500 |
7500 |
5000 |
5000 |
3500 |
3000 |
3000 |
3000 |
3000 |
3000 |
|
转动惯量
(Kg.M2) |
0.012 |
0.041 |
0.065 |
0.074 |
0.480 |
0.511 |
0.721 |
3.6 |
4 |
6.8 |
7.1 |
本表单位：mm

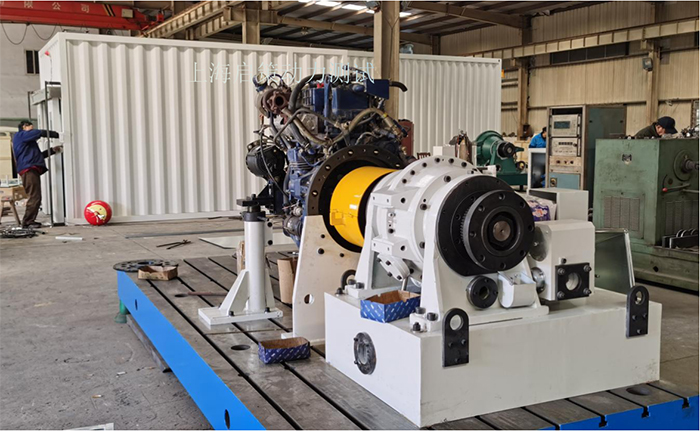

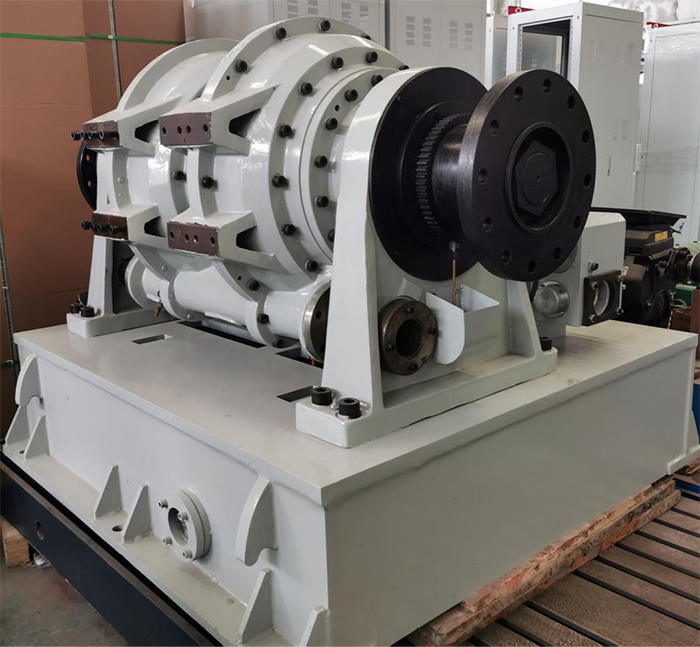

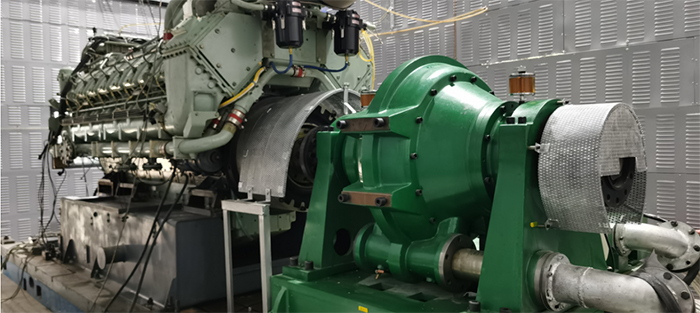

YP3300水力测功机
YP3300水力测功机
YP3300水力测功机
YP3300水力测功机
YP3300水力测功机

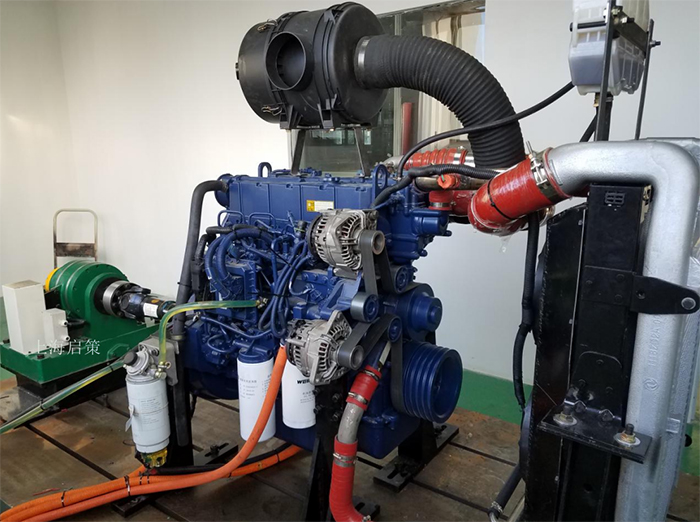

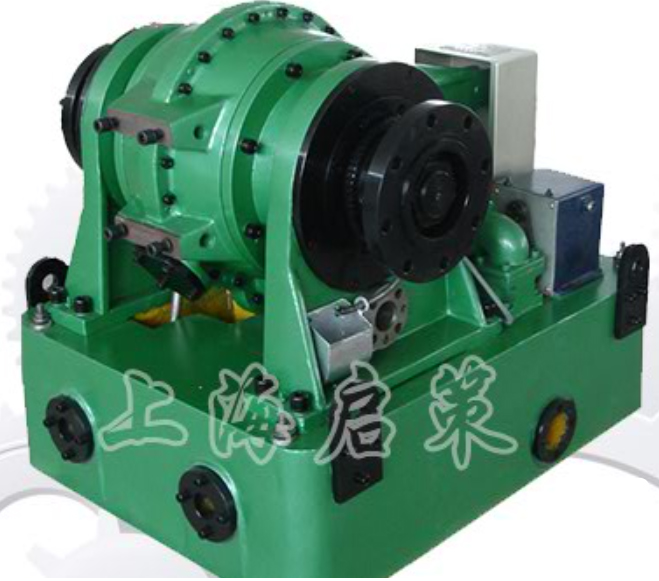

YP880水力测功机

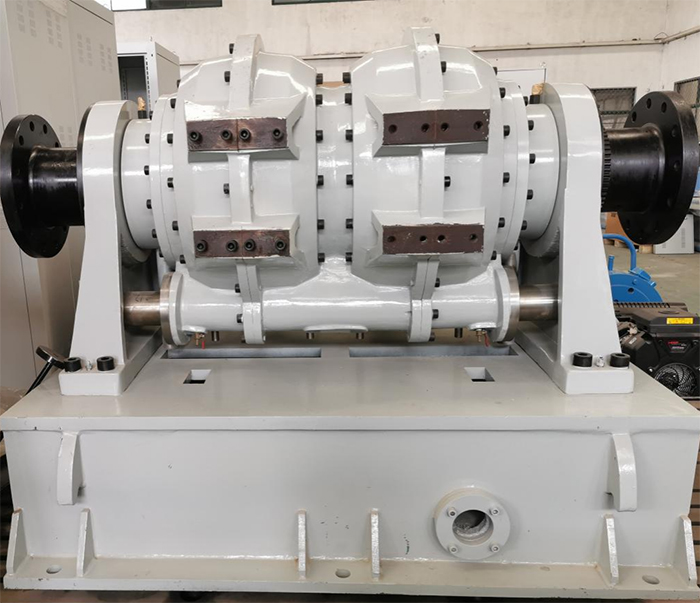

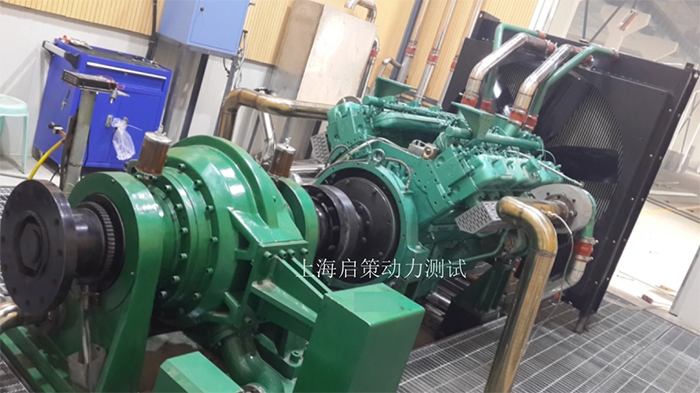

YP1900T水力测功机
YP1900T水力测功机

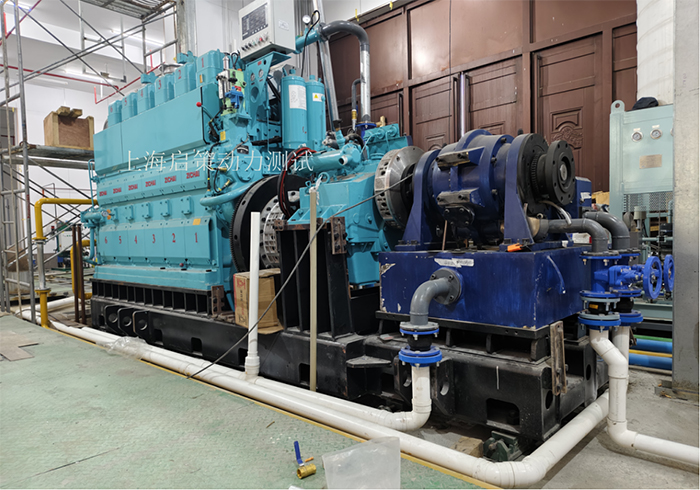

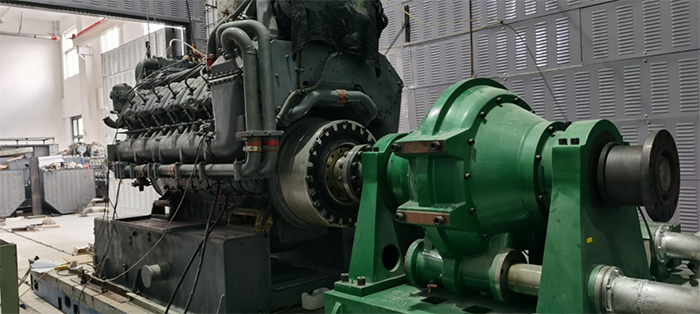

YP1900水力测功机
YP1900水力测功机
YP1900水力测功机

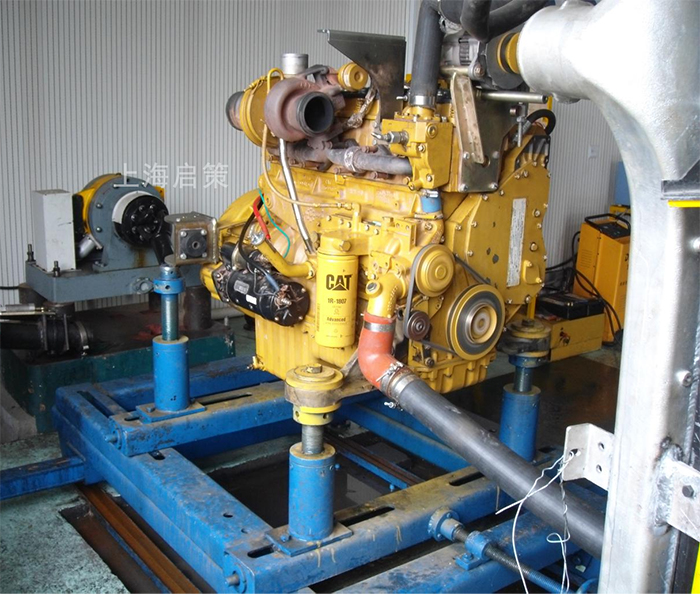

YP380水力测功机

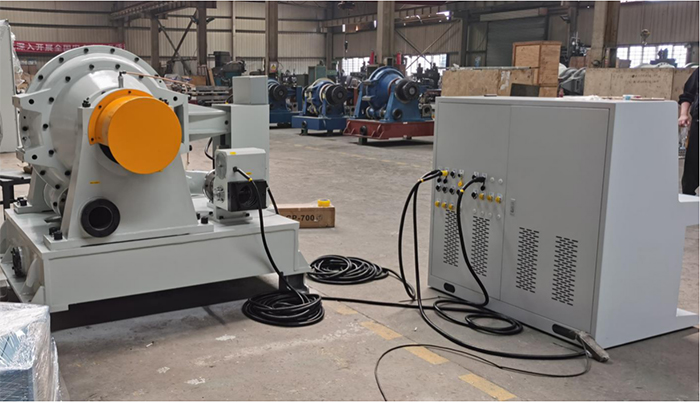

YP660水力测功机

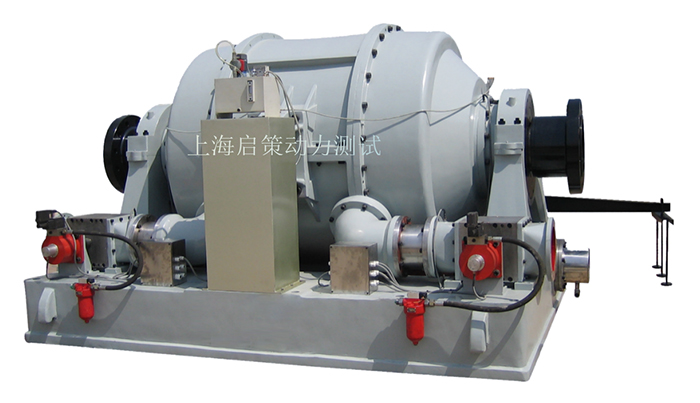

YP10000G水力测功机
（额定功率10000kW，最高转速2500r/min，用于测试燃气涡轮发动机功率）

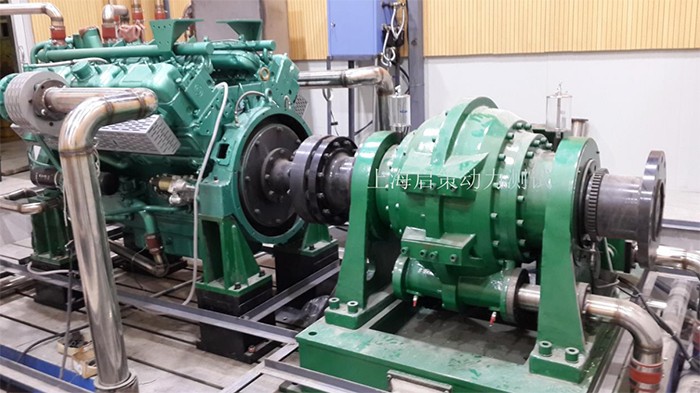

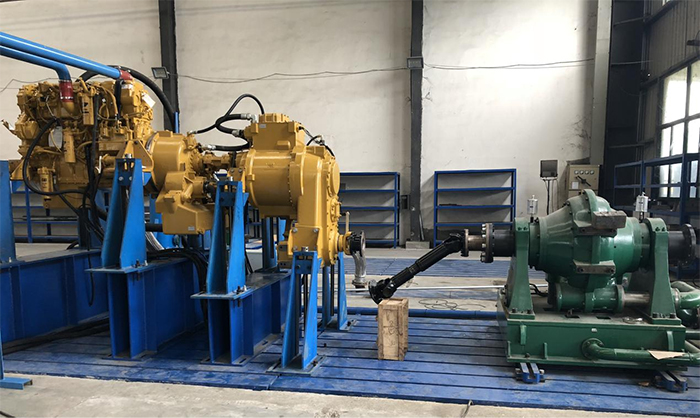

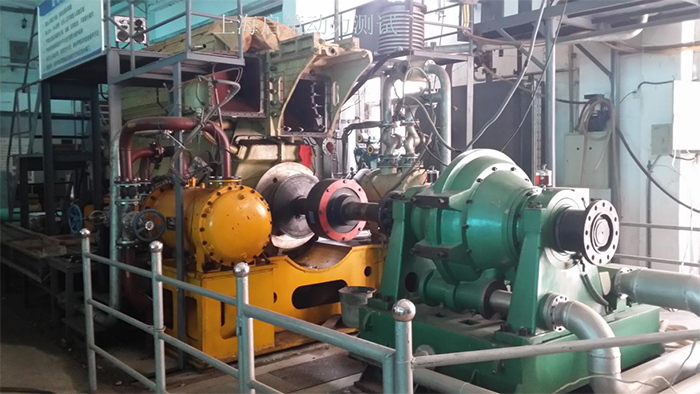

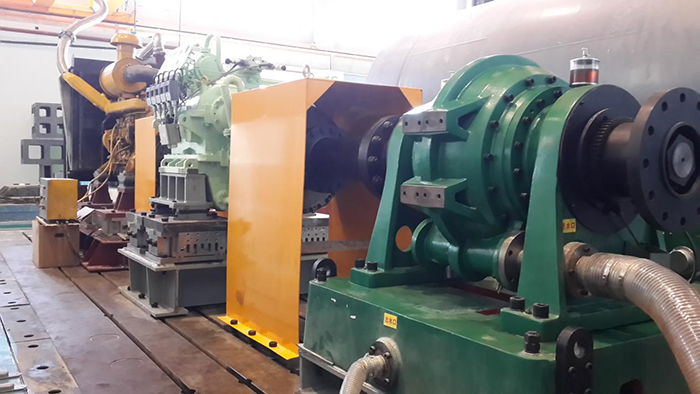

柴油机------齿轮箱------水力测功机
|
